Birleştirme işlemi bu şekilde başarılı olur - 10 adımda füzyon ekleme
Özellikle fiber optik ağlara olan talebin arttığı zamanlarda, fiber optik tellerin birleştirilmesi giderek daha sık kullanılmaktadır veya gereklidir. Her şeyden önce, füzyon ekleyicilerle birleştirme, fiber optik telleri hızlı ve kolay bir şekilde bağlamak için çekici bir seçenektir. Doğru aletle, fiber optik kabloların çok ince münferit fiberlerini çok profesyonel bir şekilde bağlayabilirsiniz. Ancak, birleştirme sırasında dikkate alınması gereken birkaç nokta vardır.
Fiber optik teknolojisi ürün uzmanımız, birleştirme işlemini 10 adımda açıklar, nelere dikkat etmeniz gerektiğini belirtir ve uygun aletler önerir.
Fiber optik teknolojisi ürün uzmanımız, birleştirme işlemini 10 adımda açıklar, nelere dikkat etmeniz gerektiğini belirtir ve uygun aletler önerir.
Fusionsspleißen in 10 Schritten
Gerade in Zeiten wachsender Anforderungen an Glasfasernetzwerke wird das Spleißen von LWL-Fasern immer häufiger angewendet bzw. notwendig. Vor allem das Spleißen mit Fusionsspleißern ist eine attraktive Möglichkeit, LWL-Fasern einfach und schnell zu verbinden. Mit mit dem richtigen Werkzeug verbinden Sie hauchdünne Einzelfasern von Glasfaserkabeln sehr professionell. Dennoch sind während des Spleißens einige Punkte zu beachten.
Unser Produktexperte für Glasfasertechnik erklärt Ihnen den Spleißvorgang in 10 Schritten, stellt heraus, worauf Sie achten müssen und empfiehlt geeignete Werkzeuge.
Unser Produktexperte für Glasfasertechnik erklärt Ihnen den Spleißvorgang in 10 Schritten, stellt heraus, worauf Sie achten müssen und empfiehlt geeignete Werkzeuge.
Fiber optik kablolama için EF ürün uzmanlarından detaylı kılavuz
Fiber optik kabloların doğru birleştirilmesi için basit ve anlaşılır açıklama
Beyaz kağıdınızı ücretsiz isteyin
Ausführlicher Leitfaden direkt vom EFB-Produktexperten für Glasfaserverkabelung
Einfache und nachvollziehbare Erklärung für das korrekte Spleißen von LWL-Kabeln
Fordern Sie kostenlos Ihr Whitepaper an
Spleißleitfaden im Videoformat
Bunun bu kılavuz aracılığıyla öğreneceksiniz
PDF birleştirme kılavuzuyla, birleştirme işlemine yönelik detaylı bir kılavuz elde etmiş olursunuz:
✓ Birleştirme işleminin doğru ön hazırlığı
✓ Hataların önlenmesi Liflerin temizliği
✓ Birleştirme işlemi basit bir şekilde açıklanmıştır
✓ Doğru ardıl hazırlık: Fiber optik tellerin kullanılımı
✓ Hiçbir şey unutulmayacak: Net ekipman ve malzeme listesi
✓ Birleştirme işleminin doğru ön hazırlığı
✓ Hataların önlenmesi Liflerin temizliği
✓ Birleştirme işlemi basit bir şekilde açıklanmıştır
✓ Doğru ardıl hazırlık: Fiber optik tellerin kullanılımı
✓ Hiçbir şey unutulmayacak: Net ekipman ve malzeme listesi
Özetle birleştirme eğitimi
1. ADIM: BİRLEŞTİRİCİ VE FİBER TUTUCU TEMİZLİĞİ
Cihazı ve fiber tutucuyu tamamen temizleyin.
2. ADIM: FİBER TUTUCU SEÇİMİ
Fiber optik kablonun gelecekteki fiber tipi için ayarlanmış fiber tutucuyu seçin. En yaygın fiber tutucular 250 µ ve 900 µ fiberleri içerir.
3. ADIM: TEST FİBERİN İNDİRİLİP TEMİZLENMESİ
Döşeme kablosunun iletken demetini, iletken demeti aleti ile açın. Ardından kaplamayı sıyırma pensesi ile sıyırın. Ardından fiberi dikkatlice temizleyin.
4. ADIM: KALİBRASYON
Üniteler otomatik olarak kalibre edilir, tek yapmanız gereken uygun ekleme programını seçmektir.
5. ADIM: BİRLEŞTİRİLECEK FİBERİN ÇIKARILIP TEMİZLENMESİ
Birleştirme işlemi için, şimdi birleştirilecek fiberi doğru aletle çıkarıp ve ardından iyice temizleyin.
6. ADIM: KIRMA İŞLEMİ
Fiber, bir kırma aleti ile çentiklenir ve 90°'lik bir açıyla kırılır. Kullanmadan önce kırma aletini iyice temizleyin.
7. ADIM: ŞİMDİ BİRLEŞTİRME YAPILIR

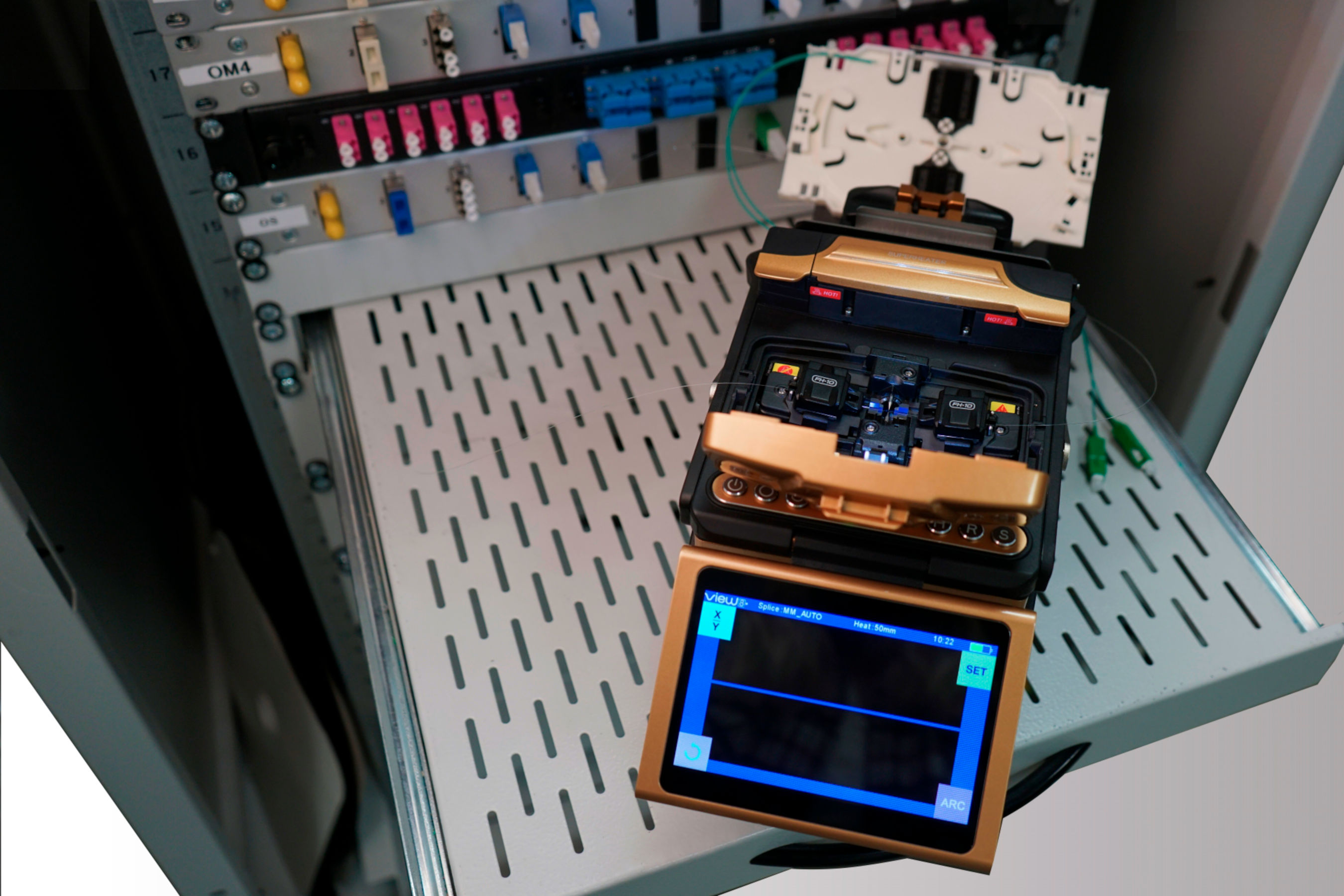

Cam elyafı ortadan birleştirme cihazının içine yerleştirilir. Şimdi iki fiber ucunu kesin doğrulukla bir araya getirmek için hassas mekanik ayar cihazını kullanın. Ardından menüden uygun fiber tipini seçin ve bir düğmeye basarak birleştirme işlemini başlatın. Sadece birkaç saniye içinde entegre elektrotlar aracılığıyla cam elyafların ışık ileten çekirdeklerini termal olarak birbirine kaynaklayan bir ark oluşturulur.
8. ADIM: OLDU MU?
Birleştirme bağlantılarının kalitesini test etmek için, bir birleştirme kaybı ölçümü (seviye ölçümü) veya bir OTDR ölçümü ile bir test gerçekleştirin.
9. ADIM: BİRLEŞTİRME KORUMASINI TAKIN
Fiberi korumak için bir kıvrımlı birleştirme koruması takın. Bunu yapmak için bir sıkma presi kullanmanız gerekecek. Ardından birleştirilen fiber optik kabloyu yerleştirin, gergin tutun ve presleri birlikte bastırın.
10. ADIM: BİRLEŞTİRİLEN FİBERLERİ BİRLEŞTİRME KASETİNE YERLEŞTİRİN
Fazla fiber uzunluğunu bir birleştirme kasetine alın. Doğru yerleştirme için, kasette belirtilen büyük bükülme yarıçaplı mesafeleri bulacaksınız. Son olarak birleştirme korumasını, birleştirme koruma tutucusuna yerleştirin.
Ücretsiz bir kılavuz talep edin
Cihazı ve fiber tutucuyu tamamen temizleyin.
2. ADIM: FİBER TUTUCU SEÇİMİ
Fiber optik kablonun gelecekteki fiber tipi için ayarlanmış fiber tutucuyu seçin. En yaygın fiber tutucular 250 µ ve 900 µ fiberleri içerir.
3. ADIM: TEST FİBERİN İNDİRİLİP TEMİZLENMESİ
Döşeme kablosunun iletken demetini, iletken demeti aleti ile açın. Ardından kaplamayı sıyırma pensesi ile sıyırın. Ardından fiberi dikkatlice temizleyin.
4. ADIM: KALİBRASYON
Üniteler otomatik olarak kalibre edilir, tek yapmanız gereken uygun ekleme programını seçmektir.
5. ADIM: BİRLEŞTİRİLECEK FİBERİN ÇIKARILIP TEMİZLENMESİ
Birleştirme işlemi için, şimdi birleştirilecek fiberi doğru aletle çıkarıp ve ardından iyice temizleyin.
6. ADIM: KIRMA İŞLEMİ
Fiber, bir kırma aleti ile çentiklenir ve 90°'lik bir açıyla kırılır. Kullanmadan önce kırma aletini iyice temizleyin.
7. ADIM: ŞİMDİ BİRLEŞTİRME YAPILIR
Cam elyafı ortadan birleştirme cihazının içine yerleştirilir. Şimdi iki fiber ucunu kesin doğrulukla bir araya getirmek için hassas mekanik ayar cihazını kullanın. Ardından menüden uygun fiber tipini seçin ve bir düğmeye basarak birleştirme işlemini başlatın. Sadece birkaç saniye içinde entegre elektrotlar aracılığıyla cam elyafların ışık ileten çekirdeklerini termal olarak birbirine kaynaklayan bir ark oluşturulur.
8. ADIM: OLDU MU?
Birleştirme bağlantılarının kalitesini test etmek için, bir birleştirme kaybı ölçümü (seviye ölçümü) veya bir OTDR ölçümü ile bir test gerçekleştirin.
9. ADIM: BİRLEŞTİRME KORUMASINI TAKIN
Fiberi korumak için bir kıvrımlı birleştirme koruması takın. Bunu yapmak için bir sıkma presi kullanmanız gerekecek. Ardından birleştirilen fiber optik kabloyu yerleştirin, gergin tutun ve presleri birlikte bastırın.
10. ADIM: BİRLEŞTİRİLEN FİBERLERİ BİRLEŞTİRME KASETİNE YERLEŞTİRİN
Fazla fiber uzunluğunu bir birleştirme kasetine alın. Doğru yerleştirme için, kasette belirtilen büyük bükülme yarıçaplı mesafeleri bulacaksınız. Son olarak birleştirme korumasını, birleştirme koruma tutucusuna yerleştirin.
Ücretsiz bir kılavuz talep edin
Bunun biliyor muydunuz? Bu birleştirme işlemidir
Birleştirme işlemi sırasında, iki fiber optik kablo (optik dalga kılavuzları) termal erimeyle sorunsuz bir şekilde birbirine bağlanır. Bu genellikle işlemin tamamen otomatik olarak çalıştığı bir birleştirme cihazı ile yapılır: Pigtail ve döşeme kabloları uçlarından birbirine bağlanır.
Avantajı: Çok iyi sönümleme ve yansıma değerleri elde eden özellikle hızlı, verimli bir yöntemdir. Böylelikle aktarım yolunun kalitesi mümkün olan en iyi şekilde uygulanmaktadır.
Yüksek verimli fiber optik ağların kurulumunda, modern bir birleştirme cihazı ile birleştirme işlemi vazgeçilmez hale geldi. Bu yöntem, FTTx bağlantılarının, yani geniş bant genişlemesinin kurulmasında önemli bir rol oynar. Kablolar yanlışlıkla koparsa, birleştirme işlemi sayesinde cam elyafların tekrar düzgün bir şekilde bağlanması mümkündür.
Avantajı: Çok iyi sönümleme ve yansıma değerleri elde eden özellikle hızlı, verimli bir yöntemdir. Böylelikle aktarım yolunun kalitesi mümkün olan en iyi şekilde uygulanmaktadır.
Yüksek verimli fiber optik ağların kurulumunda, modern bir birleştirme cihazı ile birleştirme işlemi vazgeçilmez hale geldi. Bu yöntem, FTTx bağlantılarının, yani geniş bant genişlemesinin kurulmasında önemli bir rol oynar. Kablolar yanlışlıkla koparsa, birleştirme işlemi sayesinde cam elyafların tekrar düzgün bir şekilde bağlanması mümkündür.
Birleştirme tekniği ile ilgili daha fazla bilgiye ihtiyacınız varsa bizimle iletişime geçin
Deneyimli bir ortak olarak EFB-Elektronik, fiber optik kabloların birleştirilmesi konusunda bireysel danışmanlık için hizmetinizdedir. Ürün yelpazemiz ayrıca size modern, yüksek verimli 3 eksenli füzyon birleştirme cihazları, aletler ve temizleme ekipmanlarının yanı sıra manşonlar veya kıvrımlı birleştirme koruması gibi kapsamlı aksesuarlar sunar.
Fiber optik ağların işletmecileri ve operatörleri için, fiber optik ağları ölçmek ve belgelemek ve olası hataları bulmak amacıyla profesyonel test ekipmanları sunuyoruz.
EFB-Elektroniks firmasının uzun yıllara dayanan deneyiminden ve ürün uzmanı ekibinden yararlanın. İrtibat görevliniz ile iletişime geçip danışmanlık alın
Fiber optik ağların işletmecileri ve operatörleri için, fiber optik ağları ölçmek ve belgelemek ve olası hataları bulmak amacıyla profesyonel test ekipmanları sunuyoruz.
EFB-Elektroniks firmasının uzun yıllara dayanan deneyiminden ve ürün uzmanı ekibinden yararlanın. İrtibat görevliniz ile iletişime geçip danışmanlık alın
